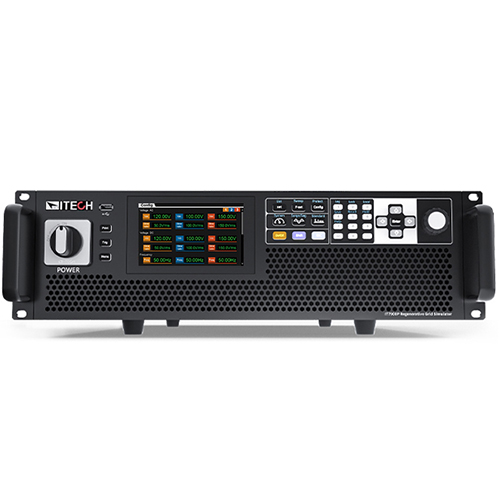

艾德克斯IT7912P-350-90回馈式电网模拟电源作为一款高性能的测试设备（极仪硬汉视频免费完整版在线下载有售），在测量功能方面表现出色。以下是对其测量功能的详细介绍：

一、基本测量参数与功能

IT7912P-350-90回馈式电网模拟电源提供了全面的测量参数和功能，以满足各种测试需求。其主要测量参数包括但不限于电压、电流、功率因数、频率等。通过其内置的高精度测量系统，用户可以实时获取这些参数的准确值。

1、电压测量：

 量程：IT7912P-350-90支持高达350V的电压测量，满足了大多数电力电子设备的测试需求。

 精度：电压量测精度高达0.1%+0.1%FS，确保了测量的准确性。

 波形：支持正弦波、三角波、方波、锯齿波、梯形波等多种波形的电压输出和测量。

2、电流测量：

 量程：该设备支持高达90A的电流测量，适用于大功率设备的测试。

 精度：电流量测精度高达0.1%+0.2%FS，保证了电流测量的准确性。

 波形：同样支持多种波形的电流输出和测量。

3、功率因数测量：

 功率因数是有功功率与视在功率之比，是衡量电力电子设备性能的重要指标。

 IT7912P-350-90能够准确测量功率因数，帮助用户了解设备的能效情况。

4、频率测量：

 频率是电力电子设备运行的基本参数之一。

 该设备能够准确测量电网或待测设备的频率，确保其在规定范围内运行。

二、高级测量与分析功能

除了基本的测量参数外，IT7912P-350-90还提供了丰富的高级测量与分析功能，以满足更复杂的测试需求。

1、谐波分析：

 谐波是电力系统中常见的干扰源，对设备的性能和稳定性有重要影响。

 IT7912P-350-90能够高达50次的电压、电流谐波量测功能，帮助用户分析谐波成分，评估其对设备的影响。

2、波形编辑与模拟：

 该设备提供了强大的波形编辑功能，用户可以自定义波形，以满足特定的测试需求。

 同时，它还支持模拟各种电网扰动波形，如电压跌落、频率变化等，以测试设备的抗扰动能力。

3、数据记录与波形捕获：

 IT7912P-350-90内置了数据记录功能，能够实时记录测试过程中的数据变化。

 此外，它还支持波形捕获功能，可以同步捕获待测物的电压波形，实现数据的采集与仿真分析。

4、孤岛测试模式：

 孤岛测试是并网型逆变器必测项目之一。

 IT7912P-350-90提供了专业的孤岛测试模式，用户可以设置电阻R的有功功率、电感Q和电容C的无功功率等参数，模拟电网非线性负载，实现防孤岛效应保护认证测试。

三、测量功能的灵活性与扩展性

IT7912P-350-90回馈式电网模拟电源在测量功能的灵活性和扩展性方面也表现出色。

1、多种输出模式：

 该设备提供了AC、DC、AC+DC、DC+AC四种输出模式，满足了不同测试场景的需求。

 例如，在AC+DC输出模式下，可以实现“交流输出叠加直流偏置”，模拟更复杂的电网条件。

2、可编程输出阻抗：

 IT7912P-350-90支持可编程输出阻抗功能，用户可以模拟电力线路阻抗，以测试设备在不同负载条件下的性能。

3、主从并联功能：

 当用户有更大功率需求时，可以使用该设备的主从并联功能。

 通过并联多台设备，可以轻松扩展功率至960kVA，无需拆装机柜即可简易并机。

 并机后不但保留所有功能，且精度也不会有任何损失。

4、丰富的接口与通讯协议：

 IT7912P-350-90内置了USB、CAN、LAN等多种接口，并支持GPIB、RS232等选配接口。

 同时，它还支持CANopen、Modbus、LXI、SCPI等多种通讯协议，方便用户与不同设备进行数据交换和通信。

四、测量功能的应用场景

IT7912P-350-90回馈式电网模拟电源的测量功能广泛应用于各种测试场景，包括但不限于：

1、并网产品测试：

 如并网光伏逆变器、储能系统等，需要测试其在不同电网条件下的性能。

2、电力电子扰动测试：

 测试设备在电压跌落、频率变化等扰动条件下的稳定性和抗扰动能力。

3、功率硬件在环（PHIL）仿真测试：

 在微电网、新能源汽车等领域，通过PHIL仿真测试来评估设备的性能和稳定性。

4、孤岛测试：

 测试并网型逆变器在孤岛条件下的保护功能和稳定性。

五、总结

艾德克斯IT7912P-350-90回馈式电网模拟电源在测量功能方面表现出色。它提供了全面的测量参数和功能，包括电压、电流、功率因数、频率等基本测量参数，以及谐波分析、波形编辑与模拟、数据记录与波形捕获等高级测量与分析功能。同时，该设备还具有测量功能的灵活性和扩展性，如多种输出模式、可编程输出阻抗、主从并联功能以及丰富的接口与通讯协议。
