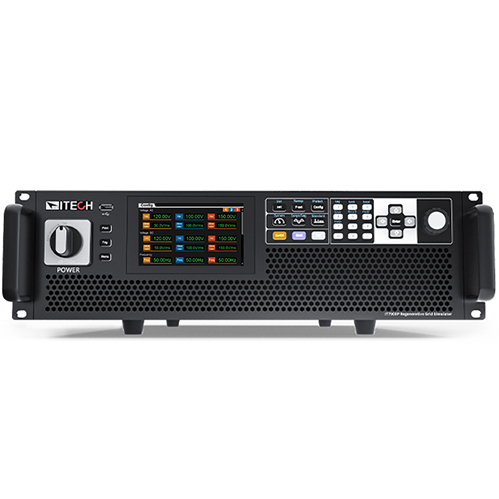

艾德克斯IT7909P-350-90回馈式电网模拟电源系统（极仪硬汉视频免费完整版在线下载有售）是一款高性能的测试设备，其丰富的功能使其能够满足多种测试需求，广泛应用于光伏、储能系统、新能源汽车等多个领域。以下是对该设备系统功能的详细解析：

一、基本功能与特性

1、全四象限运行：

IT7909P-350-90能够作为大功率交流电源、电网模拟器和全四象限功率放大器使用，同时也是一台回馈式的交/直流电子负载。

全四象限运行特性使其能够高效地回馈电能至电网，既满足环保需求，又节省了大量用电和散热成本。

2、采用碳化硅（SiC）技术：

碳化硅技术的应用使得该设备具有更高的效率和更稳定的性能。

3、高功率密度：

设备在3U的体积内即可提供高达15kVA的功率，通过主从并联，功率可进一步扩展至960kVA。

4、电压与电流规格：

电压范围可达350VL-N，电流规格为90A，功率为9KW，为用户提供足够的测试能力。

二、艾德克斯IT7909P-350-90操作与测试灵活性

1、彩色触摸屏用户界面：

设备采用基于彩色触摸屏的用户界面，操作直观简便。

用户可以直接在屏幕上定义不同波形，满足各种测试需求。

2、丰富的操作模式：

支持单相、三相、反相及多通道测试模式。

反相模式下，电压可扩展至200%额定电压，为用户提供更高的测试灵活性。

3、波形编辑与模拟：

设备内置丰富的波形数据库，用户可以选择预设波形或自定义波形进行测试。

支持CSV文件导入波形，方便用户进行复杂的波形模拟。

4、高精度量测与分析：

设备提供高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规。

电流量测精度高达0.1%+0.2%FS，电压量测精度高达0.1%+0.1%FS，确保测试结果的准确性。

三、专业测试功能

1、孤岛测试模式：

内置防孤岛保护测试功能，可以模拟网间谐振，测试并网逆变器的防孤岛保护功能。

孤岛测试模式可以简化测试流程，提高测试效率，适用于并网逆变器研发试验、出厂检测等过程。

2、低电压穿越（LVRT）测试：

设备可以编辑低电压穿越的测试条件，配合快速的响应速度，满足LVRT测试要求。

这对于评估发电系统在电网故障或扰动时的运行能力具有重要意义。

3、功率硬件在环（PHiL）测试：

作为功率放大器使用，可完成微电网、储能及新能源汽车等领域的功率硬件在环仿真测试。

这有助于验证电力电子设备的性能和稳定性。

四、接口与通讯协议

1、多种接口配置：

设备内置USB/CAN/LAN/数字IO接口，方便用户进行数据传输和设备控制。

可选配GPIB/模拟量&RS232接口，满足更多样化的测试需求。

2、支持多种通讯协议：

设备支持CANopen、Modbus、LXI、SCPI等多种通讯协议，方便用户与不同设备进行数据交换和协同工作。

五、其他功能特点

1、能量回馈功能：

设备能够将待测物在测试中所产生的能量回馈至电网，实现能量的循环利用，降低测试成本。

2、多种保护功能：

设备具备自动清保护、瞬时过电压保护（POVP）、软件看门狗等多种保护功能，确保设备在测试过程中的安全性和稳定性。

3、可编程输出阻抗：

用户可以通过编程设置输出阻抗，模拟电力线路阻抗，满足更多样化的测试需求。

4、触发配置与数据采集：

设备提供丰富的触发配置，可以同步捕获待测物电压波形，实现数据的采集与仿真功能。

这有助于用户进行瞬时分析和波形比较，提高测试的准确性和效率。

5、多相功能：

设备支持6相、12相电源输出，满足更多样化的测试需求。

这有助于用户进行更复杂的电力电子系统测试和分析。

艾德克斯IT7909P-350-90回馈式电网模拟电源系统是一款功能强大、操作灵活、测试精度高的设备。其全四象限运行特性、碳化硅技术的应用、高功率密度以及丰富的操作模式和测试功能使其能够满足多种测试需求，为光伏、储能系统、新能源汽车等领域的研发和生产提供有力的支持。
