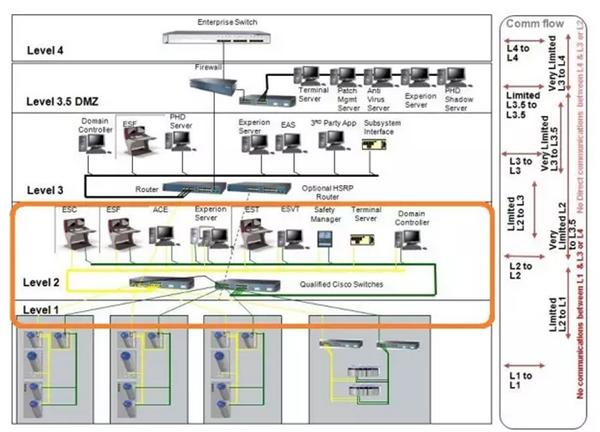

FTE(Fault TolerantEthernet)容错以太网，是霍尼韦尔过程控制系统的过程控制网络，负责的是控制部分和监控管理部分，是过程控制系统中十分重要的网络。

• 网络的硬件构成：交换机、网线、网卡。

说明：

交换机是Cisco的一对，

网线(网线头)分成两种颜色黄色和绿色，

网卡(集成或插入在各个节点中)双口或两个单口网卡。

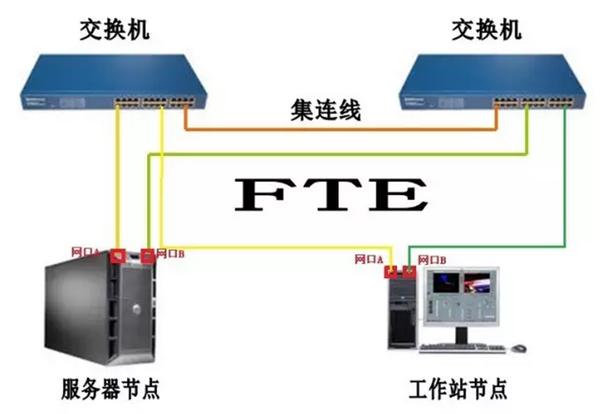

FTE网中的每个节点都有两个网口，用两根不同颜色的网线，一根黄色网线用于连接一个网口和其中的一台交换机，另一根绿色网线用于连接另一个网口和另一台交换机。(如下图)

两个交换机之间有一根集连线连接，用于完成两个交换机之间数据传输(集连线相关知识可百度)

这样的网络结构有两个优点：

1、任意两个节点都可以有四条路径(A-A、B-B、A-B、B-A自己可以在白纸上画画)。

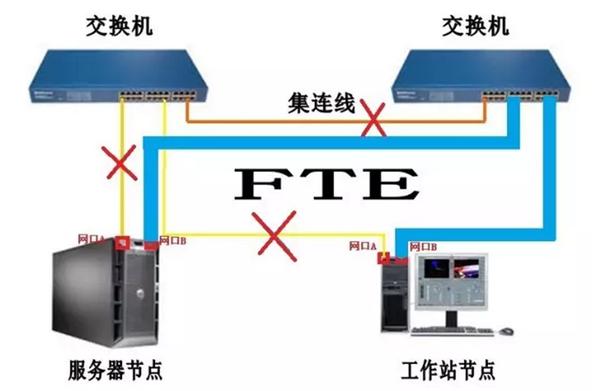

2、多点容错，因为有四条路径，所以如果有一条、两条甚至三条损坏，还可以保证两个节点之间能够联络。

• 软件构成(霍尼韦尔申请的FTE软件)

FTE软件封装在霍尼韦尔的软件包中，在各个节点(服务器、操作站)软件安装过程中默认选中安装。网络中的其它霍尼韦尔节点(C300控制器、SM控制器等)硬件中封装对应软件功能(其它厂家硬件、或未装有FTE软件的电脑不具有FTE网络功能，为非FTE节点)。

装有(封装)FTE软件，成为真正FTE节点具有以下两个功能：

1、  通讯速度快，由于在FTE网中任意两个节点都有四条通讯路径A-A、B-B、A-B、B-A，这个软件会在通讯时发ms级的侦听信号，侦听四条路径哪条速度zui快、质量，确定后使用这条路径通讯，侦听持续，也就是虽然有四条物理冗余路径，但实际就是走一条的路径。

2、  切换时间短，如果在通讯过程中发现正在使用的路径不是的了，比如原来用A-A通讯，持续的侦听信号发现A-A不是*路径网络要切换到当前质量的路径如A-B.

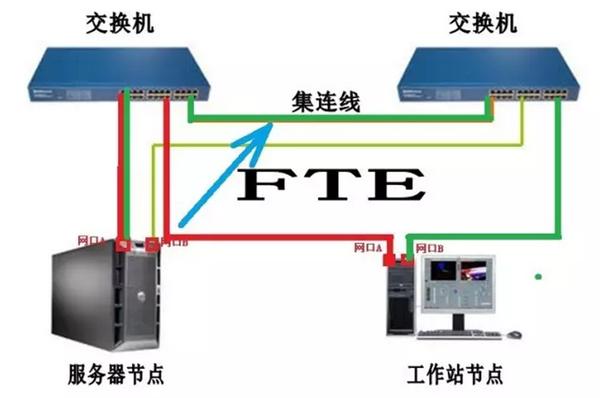

如上图，由红线路径切到绿线路径，两条路径的公共部分不动，部分网络切换，所以切换速度很快。
