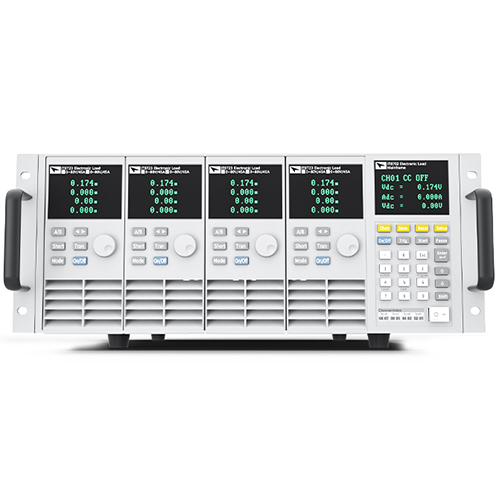

艾德克斯（ITECH）IT8733B多路直流可编程电子负载是一款功能强大的测试设备，专为满足复杂多变的电源测试需求而设计。其动态测试功能尤为突出，能够模拟实际负载的瞬态变化，从而帮助工程师深入评估电源在动态条件下的性能表现。以下是对IT8733B多路直流可编程电子负载动态测试操作的详细解析。

一、动态测试概述

动态测试是IT8733B的重要功能之一，它允许用户模拟实际负载的瞬态变化，如负载的突然增加或减少，以评估电源在动态条件下的响应速度、稳定性和效率等关键性能。动态测试通常包括斜坡测试、阶跃测试和脉冲测试等多种模式，用户可以根据具体需求选择合适的测试模式。

二、艾德克斯IT8733B动态测试前的准备

在进行动态测试之前，用户需要做好以下准备工作：

1、连接被测电源：确保被测电源与IT8733B正确连接，并检查连接线的稳固性。

2、设置测试参数：根据测试需求，在IT8733B的设置菜单中配置测试参数，如负载电流、电压范围、测试时间等。

3、启用动态测试模式：在IT8733B的操作界面中选择动态测试模式，并配置相应的测试序列，如斜坡速率、阶跃幅度和脉冲宽度等。

4、连接监控设备：根据需要，连接示波器、数据采集卡等监控设备，以实时记录和分析测试结果。

三、斜坡测试操作

斜坡测试是一种模拟负载逐渐增加或减少的测试模式，适用于评估电源在负载变化过程中的响应速度和稳定性。

1、设置斜坡参数：在IT8733B的设置菜单中，配置斜坡测试的起始负载值、终止负载值、斜坡速率和时间等参数。

2、启动斜坡测试：确认设置无误后，点击启动按钮开始斜坡测试。IT8733B将按照预设的斜坡速率逐渐增加或减少负载，同时监控设备将记录被测电源的响应情况。

3、分析测试结果：测试结束后，用户可以通过IT8733B的显示屏或连接的计算机查看测试结果，包括负载变化曲线、被测电源的输出电压和电流波形等。根据测试结果，分析电源的响应速度、稳定性和效率等性能。

四、阶跃测试操作

阶跃测试是一种模拟负载突然变化的测试模式，适用于评估电源在负载突变时的响应速度和稳定性。

1、设置阶跃参数：在IT8733B的设置菜单中，配置阶跃测试的起始负载值、阶跃幅度（负载变化的量）和时间等参数。

2、启动阶跃测试：确认设置无误后，点击启动按钮开始阶跃测试。IT8733B将按照预设的阶跃幅度突然改变负载，同时监控设备将记录被测电源的响应情况。

3、分析测试结果：测试结束后，用户可以查看测试结果，包括负载突变前后的输出电压和电流波形、响应时间等。根据测试结果，分析电源的响应速度、过冲/下冲电压、恢复时间等性能。

五、脉冲测试操作

脉冲测试是一种模拟负载在短时间内快速变化的测试模式，适用于评估电源在脉冲负载条件下的性能表现。

1、设置脉冲参数：在IT8733B的设置菜单中，配置脉冲测试的脉冲宽度、脉冲幅度（负载变化的量）、脉冲间隔和重复次数等参数。

2、启动脉冲测试：确认设置无误后，点击启动按钮开始脉冲测试。IT8733B将按照预设的脉冲参数在短时间内快速改变负载，同时监控设备将记录被测电源的响应情况。

3、分析测试结果：测试结束后，用户可以查看测试结果，包括脉冲负载下的输出电压和电流波形、响应时间、纹波电压等。根据测试结果，分析电源在脉冲负载条件下的稳定性、效率和纹波抑制能力等性能。

六、动态测试中的保护与报警

在进行动态测试时，为了保护被测电源和IT8733B本身免受损坏，设备内置了多种保护与报警功能。

1、过压保护：当被测电源的输出电压超过预设的过压保护阈值时，IT8733B将自动切断负载以保护被测电源。

2、过流保护：当被测电源的输出电流超过预设的过流保护阈值时，IT8733B同样会自动切断负载以防止过流损坏。

3、短路保护：在短路测试或负载突变导致短路的情况下，IT8733B将迅速切断负载以防止短路电流对被测电源造成损坏。

4、报警与故障指示：当设备检测到异常情况时，如过压、过流、短路等，将触发报警并显示相应的错误信息。用户可以根据错误信息采取相应的措施来解决问题。

七、动态测试结果的记录与分析

为了更深入地了解被测电源在动态条件下的性能表现，用户需要对测试结果进行记录和分析。

1、数据记录：IT8733B支持将测试结果保存到内部存储器或通过远程接口传输到计算机上。用户可以选择记录关键参数的时间序列数据或波形数据等。

2、数据分析：使用数据分析软件（如Excel、MATLAB等）对记录的测试数据进行处理和分析。可以计算平均值、标准差、最大值、最小值等统计参数；绘制负载变化曲线、输出电压和电流波形图等图表；进行趋势分析和故障预测等。

3、报告生成：根据分析结果，用户可以生成详细的测试报告，包括测试参数、测试结果、数据图表和分析结论等。测试报告有助于用户向团队成员或客户清晰地展示被测电源的性能表现。

八、总结

艾德克斯IT8733B多路直流可编程电子负载的动态测试功能为工程师提供了灵活多样的测试手段，能够模拟实际负载的瞬态变化以评估电源在动态条件下的性能表现。通过合理的测试参数设置、精确的测试结果记录与分析以及完善的保护与报警功能，用户可以深入了解被测电源的关键性能参数并优化其设计。
