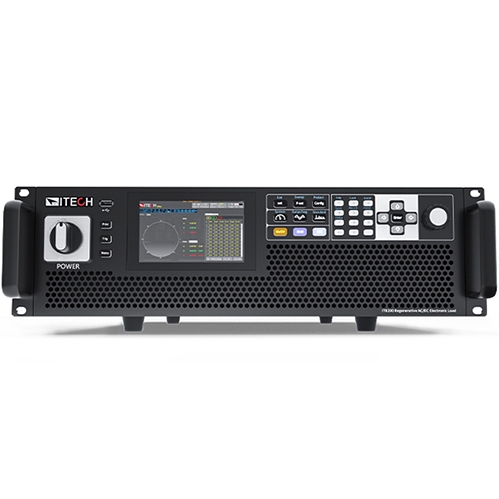

艾德克斯（ITECH）IT8290-350-540是一款高性能回馈式交直流电子负载，专为满足高功率密度、宽范围输入（0350V/540A/189kW）的测试需求而设计。该设备集成了高精度的负载模拟能力、高效的电能回馈机制以及丰富的测试功能，使其成为电源设备测试、新能源汽车测试、工业自动化测试等领域的好的选择。以下是IT8290-350-540回馈式交直流电子负载（极仪硬汉视频免费完整版在线下载有售）的技术规格详细介绍。

一、IT8290-350-540基本技术规格

1. 输入规格

  电压范围：0V至350V（交流/直流有效值），覆盖广泛测试需求。

  电流范围：0A至540A（连续可调），满足大功率测试场景。

  功率范围：根据电压和电流组合确定，最大可达189kW，适用于高功率密度测试。

2. 回馈特性

  回馈效率：高达95%（具体取决于测试条件），有效降低测试过程中的能耗和热量产生。

  回馈电能：可回馈至电网或用于其他负载，实现能源循环利用，符合绿色测试理念。

3. 精度与分辨率

  电压精度：±0.05% + 0.1V（典型值），确保高精度测试结果。

  电流精度：±0.1% + 0.3A（典型值），适用于高精度负载模拟。

  功率精度：±0.2%（典型值，电压和电流均方根值测量），确保功率测量的可靠性。

  分辨率：电压、电流和功率均具备高分辨率测量能力，适用于微小变化捕捉。

二、测试功能与技术特点

1. 负载模式

  恒流（CC）模式：用于测试电源设备的电流输出稳定性。

  恒压（CV）模式：用于测试电源设备的电压输出稳定性。

  恒功率（CP）模式：用于测试电源设备的功率输出能力。

  动态负载：支持预设的动态负载波形或用户自定义波形，模拟实际负载变化。

  短路测试：评估电源设备的短路保护能力。

  开路测试：测试电源设备的开路输出电压稳定性。

2. 波形与瞬态响应

  波形模拟：支持正弦波、方波、三角波、锯齿波等多种波形模拟，满足复杂负载变化需求。

  瞬态响应测试：评估电源设备在负载突变情况下的响应速度和稳定性，确保设备在实际应用中的可靠性。

3. 谐波分析与频谱分析

  谐波测量：支持电压和电流的谐波分量测量，评估电源设备的谐波抑制能力。

  频谱分析：提供频谱图显示，直观展示谐波分布情况，便于用户进行谐波分析和优化。

4. 效率测量与功率因数测量

  效率测量：同时测量输入功率和输出功率，计算电源设备的效率。

  功率因数测量：评估电源设备的功率因数校正能力，确保设备符合相关标准和规范。

三、保护与安全特性

1. 过压保护（OVP）

 当输入电压超过预设阈值时，设备自动切断输入电源，防止设备损坏。

2. 过流保护（OCP）

 当输入电流超过预设阈值时，设备自动调整负载状态或切断输入电源，避免电流过大对设备造成损害。

3. 过热保护（OTP）

 设备内部配备温度传感器，实时监测设备温度。当温度超过预设阈值时，设备自动采取降温措施或切断输入电源，确保设备在安全温度范围内工作。

4. 反接保护（RVP）

 当检测到输入电压极性不正确时，设备自动切断输入电源，防止电流反向流动对设备造成损害。

5. 其他保护

 提供过功率保护、欠压保护、软启动保护等多重保护机制，确保设备在测试过程中的安全性和稳定性。

四、接口与通信

1. 显示与控制

 高分辨率彩色显示屏，提供直观的操作界面和测试信息显示。

 配备物理按键和旋钮，便于用户进行快速设置和操作。

2. 远程通信接口

  USB接口：支持USB 2.0或更高版本，用于数据传输和设备控制。

  LAN接口：提供以太网接口，支持远程监控和控制功能，便于构建分布式测试系统。

  GPIB接口（可选）：支持可编程仪器标准命令集（SCPI），便于与更多种类的测试仪器进行通信和集成。

  RS232/RS485接口：提供标准的串行通信接口，支持MODBUS等通信协议，便于与计算机或其他设备进行数据交换。

五、环境适应性与物理特性

1. 工作环境

 操作温度范围：0°C至40°C（无结露），确保设备在常温环境下稳定工作。

 存储温度范围：20°C至60°C，适用于各种存储环境。

 操作湿度范围：20%至80%RH（无结露），确保设备在潮湿环境下也能正常工作。

2. 电源要求

 输入电源：三相交流电，电压范围根据设备配置确定。

 电源频率：50Hz或60Hz（根据地区标准），适应不同地区的电源频率需求。

3. 物理特性

 设备尺寸（宽×深×高）：根据设备配置和型号有所不同，通常符合标准机柜尺寸，便于安装和布局。

 重量：根据设备配置和型号确定，一般较重，需考虑搬运和安装时的安全性。

 散热与防护：设备内部配备高效散热系统，确保设备在高功率测试过程中保持良好的散热性能。同时，设备外壳采用防护等级较高的材料制成，具备防尘、防水等功能，适用于恶劣的测试环境。

六、总结

艾德克斯IT8290-350-540回馈式交直流电子负载以其高性能、高精度、多模式操作以及全面的保护功能和接口选项，成为电源设备测试、新能源汽车测试、工业自动化测试等领域的好的选择。通过深入了解其技术规格和功能特点，用户可以更加灵活、精准地配置和操作该设备，满足各种复杂测试需求。同时，定期的维护和检查也是确保设备长期稳定运行和保持良好性能的关键。

文章来源测试仪器
