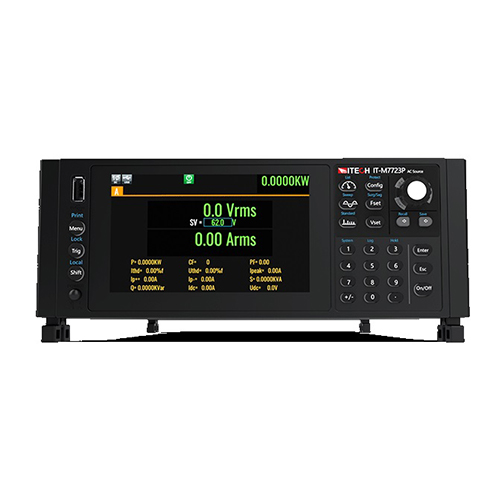

艾德克斯IT-M7723可编程交流电源供应器（极仪硬汉视频免费完整版在线下载有售）是一款高性能的设备，广泛应用于电力能源产品、3C产品、家电产品、工业电子、航空电子设备以及IEC标准测试的开发和运用等多个领域。以下是对其技术规格的详细介绍:

一、基本规格

  品牌与系列：艾德克斯（ITECH），IT-M7700系列

  型号：艾德克斯IT-M7723

  输出功率：1200VA（电压300V时电流为4A，电压600V时电流为2A，但通常表述为300V/600V，12A/6A，这里可能存在表述上的差异，但1200VA是其最大功率）

  分辨率：0.1V/10mA

  精度：±(0.25%×VAC + 0.25%×F.S.)（F.S.表示满量程）

二、电气特性

  输入电压：通常为220V（标准市电电压，具体可能因地区而异）

  输出电压范围：300V至600V（可编程调节）

  输出电流范围：12A至6A（根据电压设定自动调节，保持功率在1200VA以内）

  频率范围：可调，通常范围为45Hz至500Hz（满足不同测试需求）

  相位数目：单相

  总谐波失真：≤0.3% at 45-100Hz（确保输出波形的纯净度）

三、输出模式与功能

  输出模式：

 AC（交流）模式：提供纯正的交流输出，适用于大多数交流电源测试场景。

 DC（直流）模式：提供直流输出，扩展了设备的应用范围。

 AC+DC（交流+直流）模式：同时提供交流和直流输出，并可实现直流电压偏移模拟，适用于更复杂的测试环境。

  功能特点：

 内置交流功率表：实时显示输出功率、电压、电流等关键参数。

 内建丰富的波形数据库：包括30条谐波失真波形，用户可轻松调取和编辑。

 List模式模拟市电再现功能：通过上位机软件实现，可模拟市电的各种波动情况。

 任意波形输出功能：用户可自定义波形，满足特殊测试需求。

 谐波分析功能：对输出波形进行谐波分析，了解波形的谐波成分。

 谐波模拟功能：根据用户需求在输出波形中加入谐波成分。

 突波陷波Surge/Trap功能：模拟电路系统中的突波和陷波现象，测试待测物的稳定性。

 前后沿Dimmer相位调光功能：调节输出波形的起始和停止相位角，实现相位调光。

 可设置输出波形起始/停止相位角：提供更灵活的输出控制。

四、通信与接口

  标配接口：USB/LAN通信接口，提供高速、稳定的数据传输。

  选配件接口：

 IT-E1205(GPIB)接口：用于与GPIB总线设备通信。

 IT-E1207(RS232&CAN)接口：提供RS232和CAN通信方式，满足不同设备的连接需求。

 IT-E1208(外部模拟量&RS485)接口：支持外部模拟量输入和RS485通信。

 IT-E251(多级互联运行电缆)等：用于多台设备之间的互联和同步运行。

五、物理特性

  尺寸：215mm（宽）×44.45mm（高，1U高度）×450mm（深），紧凑的设计提高了空间利用率。

  重量：约4.5kg，轻便易携，适用于便携及桌面测试。

  设计：采用小型化设计，外观简洁美观，易于操作和维护。

六、应用与测试领域

  商用及军用航空电子设备测试：提供稳定、可靠的交流电源，满足航空电子设备的高要求测试。

  小型电源制造的研发、验证和测试：作为研发阶段的测试电源，帮助工程师验证和优化电源设计。

  IEC标准测试：满足IEC等国际标准的测试要求，确保产品的电气性能和安全性。

  通信/电信：模拟通信系统中的交流电源环境，测试通信设备的稳定性和兼容性。

  交流源模拟：模拟各种交流电源场景，为测试提供真实的电源环境。

  生产及过程控制：在生产线上作为稳定可靠的交流电源供应器，确保生产过程的顺利进行。

  电池或LCD的应用：为电池或LCD等设备的测试提供稳定的交流电源输入。

  自动测试系统：作为自动测试系统的一部分，与其他测试设备协同工作，提高测试效率和准确性。

七、其他特点

  高功率密度：在紧凑的体积内实现高功率输出，提高了设备的性能和使用效率。

  多种通讯方式：用户可根据实际需求选择多种通讯方式，提高了测试的灵活性和便捷性。

  专业软件支持：搭配专业软件使用，可完成复杂的测试任务，并符合多国安全法规测试条件。

  全面服务：提供仪器设备、测试方案、技术培训、维修计量等全面服务，确保用户在使用过程中得到全方位的支持。

艾德克斯IT-M7723可编程交流电源供应器具有出色的性能、丰富的功能和广泛的应用领域。其紧凑的设计、高功率密度、多种通讯方式以及专业软件支持等特点使得该设备成为测试工程师和研发人员的好的选择。
