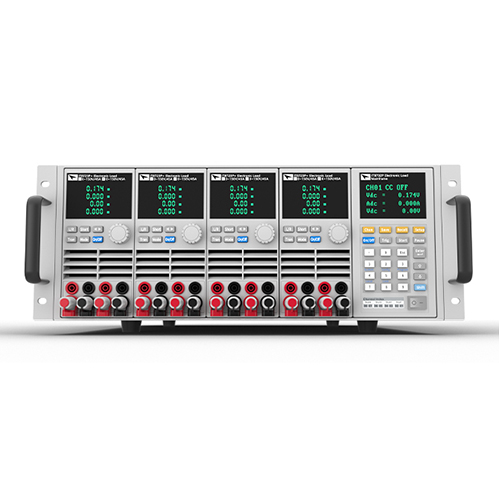

艾德克斯IT8731P+是一款高性能的多路直流可编程电子负载（极仪硬汉视频免费完整版在线下载有售），适用于各种电源测试、电池测试及半导体器件测试等场合。本文将详细介绍IT8731P+主机的基本操作方法和步骤，帮助用户快速上手并高效利用该设备。

一、开机与自检

1、连接电源线：

    将IT8731P+主机的电源线插入设备后部的电源接口，并连接到稳定的交流电源上。

    确保电源电压与设备要求的电压范围相匹配（通常为110V或220V）。

2、开机：

    按下主机正面的电源开关，设备将启动并进行自检。

    自检过程中，设备的显示屏将显示自检信息，包括软件版本号、系统自检等。

3、等待自检完成：

    自检完成后，设备将进入待机状态，准备接受用户操作。

二、基本设置与操作

1. 通道选择

 通过按键选择通道：

   按下主机面板上的“Chan”键，然后使用上下箭头键选择需要操作的通道。

   显示屏将显示当前选择的通道编号。

2. 设置工作模式

 进入设置菜单：

   按下“Setup”键进入设置菜单。

   使用上下箭头键选择“Mode”选项，然后按“Enter”键进入。

 选择工作模式：

   在“Mode”菜单中，使用上下箭头键选择所需的工作模式（如CC定电流模式、CV定电压模式、CR定电阻模式、CW定功率模式等）。

   按下“Enter”键确认选择。

3. 设置电压、电流等参数

 设置电压：

   在相应的工作模式下，使用上下箭头键选择“Vset”选项，然后按“Enter”键进入。

   输入所需的电压值，然后按“Enter”键确认。

 设置电流：

   类似地，选择“Iset”选项并输入所需的电流值。

 设置其他参数（如斜率、动态测试参数等）：

   根据需要，在设置菜单中选择相应的选项并进行设置。

4. 保存和调用设置

 保存设置：

   在完成参数设置后，按下“Save”键并输入保存组的编号（通常为0100之间的数字）。

   按下“Enter”键确认保存。

 调用设置：

   在需要调用已保存的设置时，按下“Recall”键并选择要调用的设置组编号。

   按下“Enter”键确认调用。

三、高级功能操作

1. 动态测试操作

 进入动态测试模式：

   在设置菜单中选择“Transient”选项并进入。

   选择所需的动态测试模式（如连续模式、脉冲模式、触发模式等）。

 设置动态测试参数：

   根据测试需求设置A值、B值、脉宽时间等参数。

   按下“Enter”键确认设置。

 启动动态测试：

   完成参数设置后，按下相应的触发键或发送触发信号以启动动态测试。

2. 并联操作

 连接并联电缆：

   使用提供的并联电缆将多台IT8731P+设备连接起来。

   确保连接正确且牢固。

 设置主从关系：

   在设置菜单中选择“Parallel Set”选项并进入。

   选择一台设备作为主机（Master），其他设备作为从机（Slave）。

 启动并联测试：

   完成设置后，按下主机的电源开关启动并联测试。

3. 自动测试功能

 编辑自动测试文件：

   在设置菜单中选择“Auto Test”选项并进入编辑模式。

   根据测试需求设置测试步骤、参数和停止条件等。

 保存并运行自动测试文件：

   完成编辑后保存自动测试文件，并在需要时调用并运行该文件以执行自动测试。

四、安全与维护

 安全注意事项：

   在操作过程中，请务必遵循设备的安全规范和使用说明。

   避免在易燃、易爆或潮湿的环境中使用设备。

   在连接或断开外部设备时，请确保设备已关闭并拔掉电源线。

 设备维护：

   定期清洁设备表面和通风口，以保持设备的散热性能。

   定期检查设备的电源线和连接线是否损坏或老化，并及时更换。

   如遇设备故障或异常情况，请及时联系艾德克斯售后服务中心进行维修或更换。

五、总结

艾德克斯IT8731P+多路直流可编程电子负载是一款功能强大、操作简便的测试设备。通过掌握上述基本操作方法和步骤，用户可以高效地利用该设备进行各种电源测试和应用。同时，用户还应注意设备的安全使用和维护保养工作，以确保设备的长期稳定运行和测试结果的准确性。
