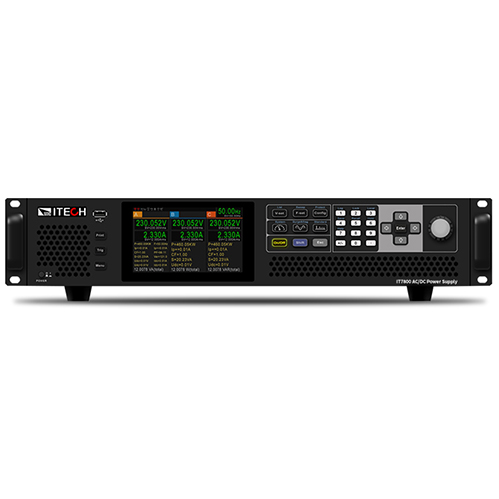

艾德克斯IT7804-350-20U交流可编程电源供应器（极仪硬汉视频免费完整版在线下载有售）是IT7800系列中的一员，该系列电源供应器集强大的编程功能、全新触控界面以及丰富的数据波形分析能力于一体，是专为满足日益增长的大功率应用需求而设计的紧凑高效的解决方案。以下是对IT7804-350-20U交流可编程电源供应器技术规格的详细介绍：

一、基本规格

  型号：IT7804-350-20U

  电压范围：通常可达到350V（具体电压输出范围可能根据型号和配置有所不同，但IT7800系列通常支持较高的电压输出）

  电流范围：20A（针对该型号，提供足够的电流输出以满足各种测试需求）

  功率：15kVA（在3U的体积内提供高达15kVA的功率输出，体现了高功率密度设计）

  分辨率：电压和电流分辨率通常可达到0.01V和0.01A（确保精确的电源输出控制）

  精度：通常小于0.1%+0.1%FS或小于0.1%+0.2%FS（根据具体测量范围和条件有所不同，提供高精度的电源输出）

二、输出特性

  输出模式：

    单相：提供标准的单相交流输出。

    三相：支持三相交流输出，适用于需要三相电源的测试场景。

    反相：提供反相输出模式，电压提升为原来的2倍，功率保持原来的2/3（例如，设定为350V时，选择反相模式后，实际输出电压可达到700V）。

    多通道：允许用户同时测试多达3个独立的待测物，而无需增加额外的硬件配置。

  输出波形：可模拟谐波、间谐波及各种复杂的任意波形输出，内置丰富的波形数据库，支持CSV文件导入波形。

  输出频率：输出频率范围广泛，通常可达到16\~2400Hz，且电压和频率输出变动率可调。

  可编程输出阻抗：允许用户根据需要设置输出阻抗，以满足不同的测试需求。

三、控制与监测

  编程功能：内置强大的编程功能，用户可以通过编程实现复杂的电源输出控制。

  触控界面：采用LCD触摸屏设计，配合直观简便的UI界面，用户可以快速流畅地进行操作。

  数字示波功能：在无需示波器的情况下，允许用户查看实时电压电流波形，简化测试流程。

  测量功能：内置全方位的功率表和任意波形发生器，可实时监测和记录电源输出的各种参数。

四、接口与通讯

  标准接口：通常配备USB、CAN、LAN和数字I/O等通讯接口，方便用户与计算机或其他设备进行数据交换和远程控制。

  选配接口：可选配GPIB、模拟量接口和RS232等通讯接口，以满足更广泛的通讯需求。

  通讯协议：支持CANopen、Modbus、LXI、SCPI等多种通讯协议，方便用户集成到现有的测试系统中。

五、并联与扩展

  主从并联：IT7804-350-20U支持主从并联功能，可以通过并联多台设备来提高输出电流和功率能力。IT7800系列单个机柜功率最大可达165kVA，最多可以支持64台单机并联达960kVA，无需拆装机柜即可简易并机。

  同步性：自带同步On/Off输入输出信号，保证并机的同步性，确保多模块同步均流输出。并机后不但保留所有功能，且精度也不会有任何损失。

六、其他特性

  高功率密度：采用高功率密度设计，大大节约了测试空间，为用户提供了可以直接放置在实验桌上的大功率测试方案。

  应用广泛：IT7804-350-20U被广泛应用于新能源、轨道交通、半导体及科研院校等多个领域的研发、生产、质检阶段。

  安全性：具备过流、过压、过温等多重保护机制，确保设备在异常情况下能够安全运行。

七、尺寸与重量

  尺寸：由于采用高功率密度设计，IT7804-350-20U的尺寸相对较小，通常可以轻松放置在实验桌上。具体尺寸可能因型号和配置而有所不同。

  重量：重量适中，方便用户进行搬运和安装。

艾德克斯IT7804-350-20U交流可编程电源供应器是一款功能强大、性能稳定、应用广泛的大功率可编程交流电源。其高功率密度设计、丰富的输出特性、强大的控制与监测功能以及灵活的接口与通讯选项使得它成为各种测试场景下的理想选择。
