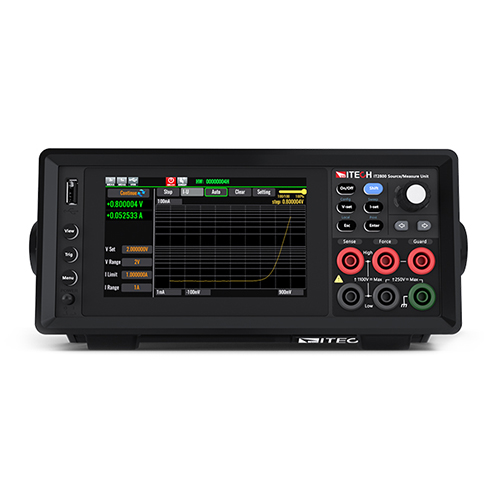

艾德克斯（ITECH）IT2801、IT2805、IT2806以及它们的R版本（IT2801R、IT2805R、IT2806R）高精度源表是专为半导体功率器件、分立半导体器件、无源器件、光电器件、微功耗量测以及材料研究等领域设计的高性能台式源测量单元（Source Measure Unit，简称SMU）。以下是这些高精度源表的详细参数对比：

一、艾德克斯IT2800高精度源表6种型号基本规格

二、功能特性

1、四象限输出及量测功能：

所有型号均支持四象限输出及量测功能，即可以在正电压/正电流、正电压/负电流、负电压/正电流和负电压/负电流四个象限内进行输出和测量。

2、高分辨率与高采样率：

所有型号均具备高分辨率和高采样率，能够准确测量和输出微小的电流和电压信号。

分辨率最高可达10fA/100nV，采样率最高可达10us（或更高，具体取决于型号和配置）。

3、多种显示模式：

所有型号均配备5英寸触摸显示屏，提供直观的图形化和数字化显示模式。

支持Graph view、Scope view及Record view三种图形显示模式，方便用户查看和分析测试结果。

4、SWEEP扫描模式：

所有型号均支持SWEEP扫描模式，包括Linear（线性）、Log（对数）、Pulsed Linear（脉冲线性）、Pulsed Log（脉冲对数）及LIST（列表）等多种扫描方式。

这些扫描模式使得用户能够更灵活地设置测试条件，提高测试效率。

5、内置测量功能与数据处理：

所有型号均内置电阻、功率和Math等测量功能，使得用户可以直接在源表上进行各种测量计算。

支持数据存储和导入功能，用户可以通过USB接口将测试数据保存到计算机中，或导入测试配置文件进行系统升级等操作。

6、同步与并行测试能力：

部分型号（如IT2800系列）支持多达16台设备同步功能，具备并行测试能力。

这意味着用户可以同时连接多台源表进行测试，从而大大提高测试效率。

三、IT2800高精度源表接口与通信

1、USB接口：

所有型号均配备USB接口，用于数据传输、测试配置文件导入以及系统升级等操作。

部分型号可能还支持USB 2.0或更高版本的接口标准。

2、LAN接口：

部分型号（如IT2805、IT2806等）配备LAN接口，支持远程控制和数据传输等功能。

3、Digital IO接口：

所有型号均配备Digital IO接口，用于与其他数字设备进行通信和控制。

4、GPIB接口（选配）：

部分型号（如IT2801、IT2805、IT2806等）可选配GPIB接口卡，实现与计算机的远程通信和控制。

四、其他特性

1、电池模拟器功能：

所有型号均内置电池模拟器功能，可以帮助工程师更好地研究电池特性对DUT功耗及性能可靠性的影响。

2、电子负载功能：

所有型号均具备电子负载功能，可以模拟各种负载条件，用于测试电源或电源管理系统的性能。

3、半导体参数测试软件兼容性：

所有型号均可搭配ITECH SPS5000系列半导体参数测试软件实现高效的半导体器件特性表征测试。

五、总结

艾德克斯IT2801、IT2805、IT2806以及它们的R版本高精度源表在基本规格、功能特性、接口与通信以及其他特性方面均表现出色。这些源表不仅具备高精度、多功能性和高效测试能力等特点，还广泛应用于半导体功率器件测试、分立半导体器件测试、无源器件测试、光电器件测试、微功耗量测以及材料研究等领域。用户可以根据自己的测试需求和预算选择合适的型号和配置。同时，建议用户在购买前仔细阅读产品手册和官方数据，以确保所选产品符合自己的测试需求。
