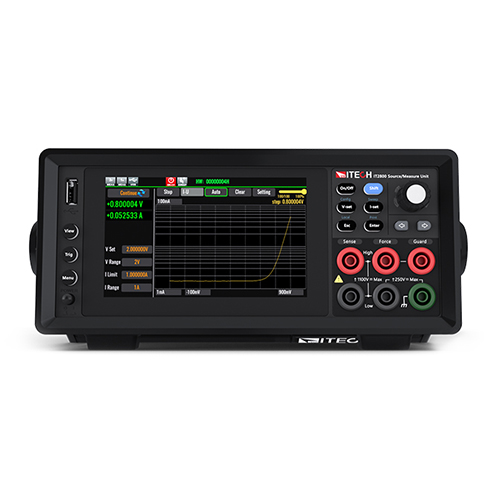

艾德克斯（ITECH）IT2805 / IT2805R高精度源表是外观紧凑、经济高效的台式源测量单元（Source Measure Unit，简称SMU），它集成了多种设备功能于一体，为工程师提供了一种既经济又高效的测试解决方案。以下是关于这两款高精度源表的详细参数介绍：

一、基本性能参数

1. 电压与电流范围

  艾德克斯IT2805 / IT2805R源表覆盖了宽广的电压和电流范围，以满足不同测试需求。其电压范围通常为±200V（或单极性0-400V），电流范围则可达±1.5A（或单极性0-3A，在脉冲模式下可达10A）。

2. 功率输出

   这两款源表的功率输出能力为20W，足以应对大多数中低功率器件的测试需求。

3. 分辨率与采样率

   IT2805 / IT2805R源表具有高达10fA（飞安）的电流分辨率和100nV（纳伏）的电压分辨率，确保了高精度的测量能力。同时，其采样率最高可达10μs（微秒），能够快速捕捉和记录测试数据。

二、设备功能集成

1. 六合一功能

   IT2805 / IT2805R源表集成了六种设备功能于一体，包括电压源、电流源、6.5位数字万用表（DCV、DCI、ohms）、脉冲发生器、电池模拟器以及电子负载。这种高度集成的设计使得用户无需购买多种仪器即可完成复杂的测试任务。

2. 四象限输出及量测功能

   这两款源表支持四象限输出及量测功能，即可以在正电压/正电流、正电压/负电流、负电压/正电流和负电压/负电流四个象限内进行输出和测量。这种功能使得源表能够模拟和测试各种复杂的电路和器件特性。

三、显示与操作界面

1. 5英寸触摸显示屏

   IT2805 / IT2805R源表配备了5英寸的触摸显示屏，提供了直观的图形化和数字化显示模式。用户可以通过触摸屏幕轻松设置参数、查看测试结果以及进行各种操作。

2. 多种显示模式

   源表支持Graph view（图形视图）、Scope view（示波器视图）以及Record view（记录视图）三种图形显示模式。这些模式使得用户可以更直观地查看和分析测试结果。

3. 丰富的接口与配置

   IT2805 /艾德克斯IT2805R源表提供了丰富的内置接口，包括Digital IO、USB、LAN等，方便用户与外部设备进行连接和数据传输。同时，源表还支持选配GPIB接口，以满足更广泛的测试需求。

   源表的前面板设计有旋转导航按钮、trigger按键、功能按键以及主流的香蕉插座等，方便用户进行各种操作。

四、测试效率与功能扩展

1. SWEEP扫描模式

   IT2805 / IT2805R源表支持SWEEP扫描模式，包括Linear（线性）、Log（对数）、Pulsed Linear（脉冲线性）、Pulsed Log（脉冲对数）及LIST（列表）等多种扫描方式。这些扫描模式使得用户能够更灵活地设置测试条件，提高测试效率。

2. 多台设备同步功能

   这两款源表支持多达16台设备同步功能，具备并行测试能力。这意味着用户可以同时连接多台源表进行测试，从而大大提高测试效率。

3. 内置测量功能

   源表内置了电阻、功率和Math等测量功能，使得用户可以直接在源表上进行各种测量计算，无需额外的测量仪器。

4. 数据存储与导入

   IT2805 / IT2805R源表支持通过USB接口进行数据存储和截屏操作。同时，用户还可以通过USB接口导入测试配置文件或系统升级文件等。

五、应用领域与特点

1. 应用领域

   IT2805 / IT2805R高精度源表广泛应用于分立半导体器件、功率芯片、无源器件、光电器件、微功耗量测以及材料研究等领域。这些领域对测试精度和效率有着极高的要求，而源表的高精度、多功能以及高效测试能力正好满足了这些需求。

2. 特点总结

     高精度：源表具有高达10fA/100nV的分辨率和10μs的采样率，确保了高精度的测量能力。

     多功能：集成了六种设备功能于一体，使得用户无需购买多种仪器即可完成复杂的测试任务。

     直观显示：5英寸触摸显示屏和多种图形显示模式使得用户可以更直观地查看和分析测试结果。

     高效测试：支持SWEEP扫描模式和多台设备同步功能，提高了测试效率。

     广泛应用：适用于多个领域和场景，满足了不同用户的需求。

艾德克斯IT2805 / IT2805R高精度源表以其卓越的性能、多功能性和高效测试能力成为了工程师们进行各种测试任务的理想选择。无论是在半导体功率器件IV特性测试、微功耗量测还是材料研究等领域，这两款源表都能够为用户提供准确、可靠的测试结果和高效的测试体验。

文章来源测试仪器
