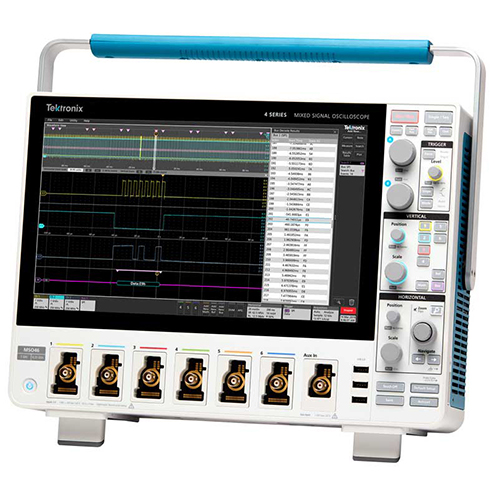

泰克MSO44与MSO46两款示波器作为泰克4系列MSO混合信号示波器的杰出代表，各自拥有独特的功能与规格。MSO44示波器以其高性能采样率、宽带频率范围以及多种触发模式，为用户提供精准的信号测量与分析。而MSO46示波器则在带宽、采样率以及分析能力上更进一步，提供了更高的测试精度和更丰富的分析工具。两款示波器广泛应用于电子设计、通信、自动化控制等领域，展现出卓越的性能和广泛的应用优势。

1、产品概述：

   产品系列：4系列MSO混合信号示波器，包括MSO44（4通道）和MSO46（6通道）两款型号。

   主要特点：提供FlexChannel输入，每个通道可支持1个模拟信号或8个数字逻辑输入，配备13.3英寸高清触摸屏，具有优异的波形捕获率和垂直分辨率。

2、输入通道与性能：

   模拟通道数：4或6个FlexChannel输入，每个通道可提供模拟或数字信号。

   带宽范围：200MHz至1.5GHz（可升级）。

   采样率：实时6.25GS/s，所有模拟/数字通道共享。

   记录长度：标配31.25M点/通道，可选配升级至62.5M点/通道。

3、显示与界面：

   显示器：13.3英寸TFT彩色高清触摸屏，分辨率1920x1080。

   用户界面：全新的堆叠显示模式，支持多波形同时查看，优化查看能力和精度。

   交互方式：支持触控操作，包括拖放、缩放、手势控制等，提供直观易用的操作体验。

4、触发与分析功能：

   触发类型：包括边沿、脉宽、欠幅脉冲、超时等多种标准触发类型，以及可视触发等高级功能。

   分析工具：提供光标测量、自动测量、FastFrame分段内存采集、频谱视图、功率测量等多种分析工具。

5、串行总线支持：

   选配功能：支持多种串行总线协议触发、解码和搜索，如I2C、SPI、CAN、LIN、FlexRay等。

   搜索与导航：提供强大的搜索功能，可快速定位和分析长记录中的特定事件。

6、频谱与功率分析：

   频谱视图：提供独立的频域分析功能，可同时进行时域和频域分析。

   功率测量：集成功率分析套件，可分析功率质量、输入电容、涌入电流等关键参数。

7、连接与远程控制：

   连接端口：提供多个USB、LAN、HDMI等连接端口，支持远程控制和数据传输。

   远程控制：通过e*Scope功能，可通过网络浏览器远程查看和控制示波器。

8、选配与升级选项：

   选配功能：包括任意波形/函数发生器、数字电压表、触发频率计数器等。

   带宽升级：所有型号均可现场升级到更高的带宽。

9、附件与探头：

   推荐探头：提供多种有源和无源电压探头、电流探头、差分探头等，以满足不同测量需求。

   附件选项：包括携带箱、机架安装套件等。

10、服务与支持：

    保修与服务：提供3年标准保修，可选配延长保修和校准服务。

    技术支持：提供丰富的在线资源和客户支持服务。

泰克4系列MSO44混合信号示波器以其灵活的通道配置、高性能的采样与捕获能力、直观易用的用户界面以及强大的分析与触发功能，为工程师提供了全面的信号分析解决方案。无论是嵌入式系统、汽车电子、电源设计还是其他复杂系统的调试与分析，该系列示波器都能提供准确、可靠的测量结果，帮助工程师提高工作效率，加速产品开发进程。
