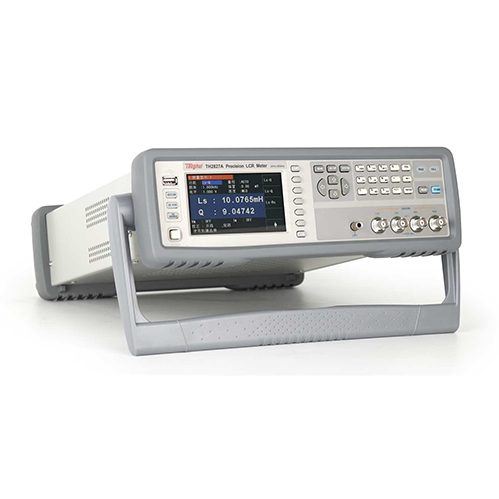

TH2827A型精密LCR数字电桥是一款功能丰富、测试频率高的电子测量仪器。TH2827A型精密LCR数字电桥是同惠品牌下的一款高性能测试设备，具有体积小、紧凑便携的特点，便于上架使用。它适用于多种元件的阻抗参数评估和性能分析，如电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等。

一、性能特点

1、测试频率与分辨率：测试频率范围为20Hz至300kHz，分辨率高达10mHz，能够满足不同测试需求。

2、基本精度：仪器的基本精度为0.05%，保证了测试的准确性和可靠性。

3、 测试速度：最高测试速度可达13ms/次，大大提高了测试效率。

4、变压器测试功能：集成了变压器测试功能，能够测量变压器的多项参数，如DCR（直流电阻）、互感、相位、漏感以及初、次级电容等。

5、多种接口：仪器提供了丰富的接口，包括RS232C、USB、LAN、HANDLER、GPIB、DCI等，能够满足自动分选测试、数据传输和保存的各种要求。

6、4.3寸TFT液晶显示：采用4.3寸TFT液晶显示屏，配合中英文可选操作界面，操作方便简洁。

7、自动电平调整（ALC）功能：具有电压或电流的自动电平调整功能，能够确保测试信号的稳定输出。

二、技术参数

1、显示器：480×RGB×272 4.3寸TFT LCD显示器。

2、测试信号频率：20Hz\~300kHz，分辨率10mHz。

3、准确度：0.01% AC 电平。

4、测试信号电压范围：5mV\~2Vrms，电压最小分辨率100μV。

5、测试信号电流范围：100μA\~20mA，电流最小分辨率1μA。

6、DC偏置电压源：电压/电流范围0V\~±5V/0mA\~±50mA，分辨率0.5mV/5μA，电压准确度1%×设定电压+5mV。

7、LCR测试参数：包括|Z|、|Y|、C、L、X、B、R、G、D、Q、θ、DCR、Vdc-Idc等。

8、测量时间：≥10kHz时，快速为13ms/次，中速为67ms/次，慢速为187ms/次。

三、应用领域

TH2827A型精密LCR数字电桥广泛应用于电子、通讯等领域，可用于无源元件和半导体元件的阻抗参数测试和性能分析。此外，它还可用于液晶单元的介电常数、弹性常数等C-V特性的测试。

TH2827A型精密LCR数字电桥是一款性能优越、功能丰富的电子测量仪器，能够满足多种测试需求。
