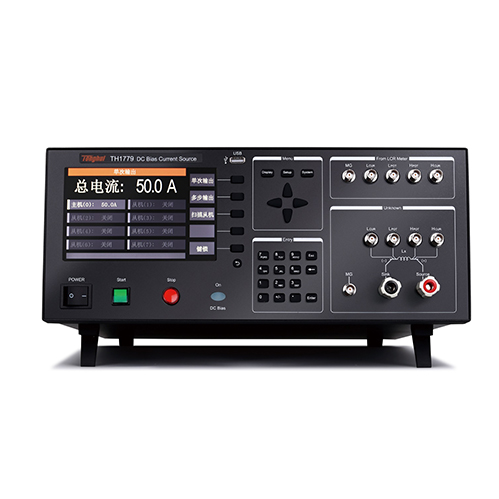

同惠电子的元器件参数测试仪-电感偏流测试系统，特别是TH1779直流偏置电流源的技术参数。以下是关于TH1779直流偏置电流源技术参数的详解：

1、基本技术参数：

型号：TH1779

显示：7英寸800×480 RGB TFT LCD屏，全图形化界面

操作：实体按键+脚控开关

量程：50A

电流步进范围：0mA-50A，分辨率100mA

测量频率：支持1kHz-2MHz

电流上升/下降时间：1A/s-20A/s

扫描调整最小步进：100mA

最大输出电压：16V

最大允许直流电阻/电感量：需参照用户手册计算

2、启动及停止控制方式：

START/STOP实体按键、总线、脚踏开关

3、连续加载能力：

最大电流时间：2-3h，不间断输出

4、功能特点：

仪器故障自检

中英双语

从机软开关

实时操作

SCPI指令集

RS232、SlaverLink接口

5、工作环境：

温度：正常工作0℃-55℃，参比工作23(±5)℃，运输环境0℃-55℃

湿度：正常工作＜90%RH，参比工作＜80%RH，运输环境＜93%RH

6、电源要求：

电源电压：AC 220V/10V（±10%）

频率：50Hz/60Hz（±5%）

功耗：待机≤100VA，满载1.5kVA

7、物理规格：

体积：430（W）×177（H）×585（D）mm（非在机柜体积）

重量：26.5kg（非在机柜重量）

8、附件与选配件：

随机附件：包括不同类型的偏流源连接电缆和测试电缆

选配件：直插器件偏流测试夹具、底电极器件偏流测试夹具等

9、应用领域：

电感器/电抗器直流特性分析

铁芯/铁氧体材料饱和特性分析

其他材料的直流特性分析

10、性能特点：

提供单台0-20A恒流输出

最多支持6台联机，最大120A恒流输出

主/从机控制模式，灵活的可裁剪性及可扩展性

精细的电流步进

0Hz-2MHz频率响应

单一电流、步进扫描两种电流输出方式

图形化操作，中英文界面

两种SCPI指令模式，适应性强

5种控制模式

11、元件与信号电平的相关性：

元件数值与信号电平的大小有关，特别是高K值的陶瓷电容器和高导磁率的电感器。

12、直流偏置电流对电感的影响：

磁性电感会随着叠加的直流偏置电流的增加而减小。

TH1779直流偏置电流源是一款功能强大、技术先进的测试设备，适用于高精度、高频化的测试要求，具备多种控制模式和操作便捷性，适用于磁性电感的交直流叠加测试及需要大电流的测试场合。同时，它还提供了丰富的附件和选配件，以满足不同用户的测试需求。

文章来源数字电桥
