同惠TH903A电感偏流测试系统是一款集成了先进的LCR测试仪与直流偏置电流源的综合性测试设备，专为电感器和其他磁性材料的特性分析而设计。以下是对同惠TH903A技术参数的详细介绍：

一、系统概述

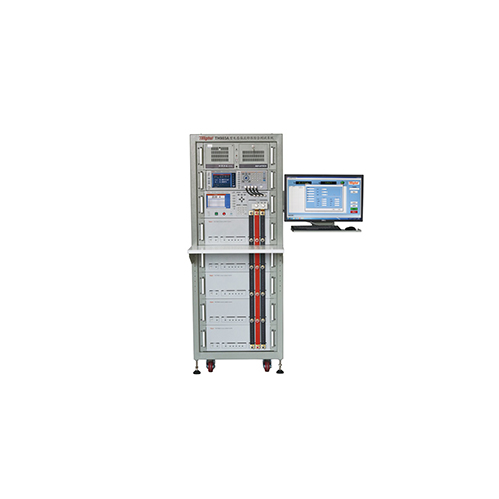

同惠TH903A电感偏流测试系统整合了高性能的LCR测试仪（如TH2829A/C、TH2827A/C、TH2838等）和直流偏置电流源（如TH1778系列），通过工控机及其配套测试软件，实现了对电感器、电抗器等元件在直流偏置条件下的高精度测试。该系统广泛应用于电感器质量检测、产品特性分析等领域，是电感器/铁芯等偏置电流特性检测的理想工具。

二、主要技术参数

1、LCR测试仪参数：

可选型号：TH2829A/C、TH2827A/C、TH2838等，支持频率范围从20Hz到2MHz不等，满足不同测试需求。

显示方式：通过LCR显示屏和工控电脑显示器同时显示测试数据，便于实时监控和记录。

测量精度：采用新一代交直流叠加测试原理，确保高精度测量。

2、直流偏置电流源参数：

型号：TH1778系列，包括TH1778A、TH1778AS等，提供从0到20A（可扩展至120A）的恒流输出。

电流步进：精细可调，小于5A时步进为25mA，大于5A时步进为100mA，满足高精度测试需求。

频率响应：高达2MHz，适应高频测试环境。

3、系统整合参数：

控制模式：支持上位机控制、实体按键控制和脚控开关控制，操作灵活便捷。

数据存储：提供数据库、Excel、Txt三种格式文件存储，方便数据管理和分析。

界面语言：支持中英双语界面切换，满足不同语言环境需求。

4、其他参数：

体积与重量：系统体积为600mm(W)×1600mm(H)×800mm(D)，净重约150kg，结构紧凑且稳固。

连续工作时间：在连续加载最大电流条件下，可稳定工作2-3小时。

工作环境：适应0℃-55℃的温度范围和低于90%RH的湿度环境，确保设备长期稳定运行。

三、性能特点

高稳定性与频率响应：系统具备高稳定性和高频率响应能力，确保测试结果的准确性和可靠性。

可扩展性与可裁剪性：LCR测试仪和直流偏置电流源均可根据需要自由组合和扩展，满足不同测试场景的需求。

图形化操作界面：采用图形化操作界面设计，操作直观易懂，提高工作效率。

多种电流输出方式：支持单一电流、步进扫描、多频点图形化扫描等多种电流输出方式，满足复杂测试需求。

实时操作与参数设置：支持实时操作所有参数及设置，无需等待即可查看测试结果。同时提供方便快捷的参数设置文件保存功能，便于后续测试使用。

四、应用领域

同惠TH903A电感偏流测试系统广泛应用于电感器、电抗器、铁芯/铁氧体材料以及其他磁性材料的特性分析中。通过精确的LCR测量和直流偏置电流源的应用，该系统能够深入揭示这些材料在偏置条件下的电气性能变化规律，为产品研发、质量控制和故障诊断提供有力支持。

综上所述，同惠TH903A电感偏流测试系统凭借其先进的技术参数和卓越的性能特点，在电感器和其他磁性材料的测试领域中具有显著的优势和广泛的应用前景。
