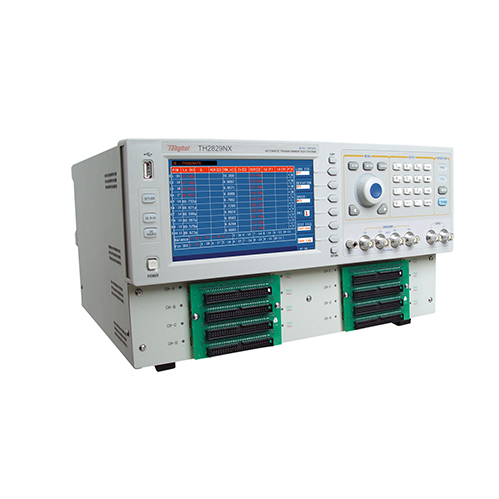

TH2829X系列自动变压器测试系统元器件参数测试仪功能特点。TH2829X元器件参数测试仪是一款集高精度、高效率与多功能于一体的自动变压器测试系统，专为现代电子制造业设计，以满足日益增长的测试需求。以下是其主要功能特点：

1、准确测试能力：

宽频带与高精度：TH2829X提供三种型号选择，分别覆盖20Hz至200kHz（TH2829AX）、20Hz至500kHz（TH2829BX）和20Hz至1MHz（TH2829CX）的测试频率范围，最小分辨率达到0.5mHz，测量准确度高达0.05%。

宽电压范围：配备5mV至10Vrms的测试信号源，分辨率高达100μV，确保对所有器件的测试都能得心应手。

2、高效测试速度：

高速测试：融合先进的测试技术、控制技术、显示技术和处理器技术，TH2829X实现了无与伦比的高速测试，最高可达75次/秒的测试速度，比前代产品TH2819X提高了近40%。

优化测试效率：通过前面板的PASS/FAIL LED指示灯，可以在关闭LCD屏幕的情况下仅显示合格与否的信息，进一步提升测试速度，最高可提升近50%。

3、多功能显示与数据保存：

全彩大屏显示：采用7英寸800x480彩色TFT LCD显示器，单次扫描测试结果整屏显示，极大地方便了操作者对测试结果的观察和判断。

LCR四参数同时显示：在LCR测试功能下，支持四种参数（主、副参数各两组）同时显示，减少频繁转换测试参数菜单的需求。

便捷的数据保存：支持通过USB HOST接口将扫描测试结果和LCD显示图像直接保存到U盘中，或以内部FLASH保存状态文件，支持CSV、GIF等格式，便于打印、汇总、存储与分析。

4、增强的测试能力：

精准的圈数比测试：通过独特的信号取样和合成方法，以及改进的圈数比计算方法，TH2829X显著提高了变压器圈数比的测试准确性和速度。

稳定的低DCR测量：即使在DCR较低的情况下，也能获得准确而稳定的测量结果，确保低圈数粗线径线圈的可靠测量。

5、贴近顾客需求的设计：

条形码读入功能：通过USB HOST接口读入被测产品条形码，自动匹配测试设置文件，提高产品和文件管理能力。

GD1|GD2自动设置：针对变压器接反问题，提供自动设置功能，在变压器方向错误时自动调用反向参数进行测试，减少误判和不良品率。

6、创新的系统组网与治具自检：

多台仪器组网：标配10/100 Base-T LAN接口，支持通过局域网实现多台仪器的组网控制，方便集中管理和数据分析。

治具自检功能：提供扫描治具继电器性能的自检功能，及时发现并修复故障继电器，确保治具的可靠工作。

7、兼容性与升级：

全面兼容：与TH2818X/TH2819X系列仪器保持文件系统和测试治具的完全兼容，降低用户升级成本。

无忧升级：提供多种统计分析功能（如Cpk、Ck、Cp等），助力工艺改进和成本控制，同时确保软件系统的持续更新和升级。

综上所述，TH2829X元器件参数测试仪以其卓越的性能、高效的操作和灵活的组网能力，为现代电子制造业提供了强大的测试支持，是提升生产效率和产品质量的理想选择。

文章来源数字电桥
