2657A高功率数字源表的详细资料

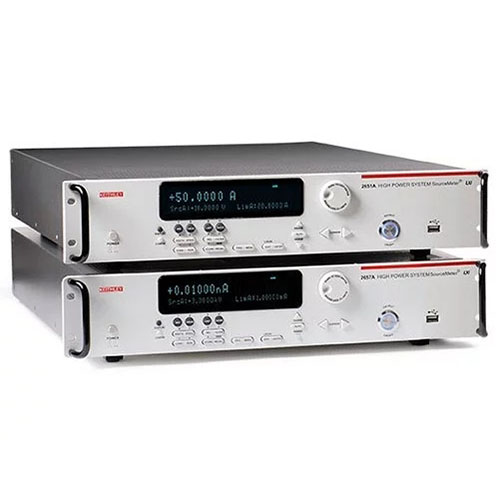

2657A高功率数字源表是吉时利公司推出的一款专为高压、大功率半导体器件测试设计的精密仪器。它集高电压源、大电流源、高精度测量及快速瞬态捕获功能于一体，支持最大3000V电压和120mA电流输出，同时具备1fA电流和100nV电压的高分辨率测量能力。2657A还内置了强大的测试软件，便于用户进行自动化测试和数据分析，是功率半导体器件研发、生产和测试领域的理想选择。

1、产品概述：

   产品简介：2657A是一款高电压、高功率、低电流源测量单元（SMU），专为高压电子和功率半导体器件的特征分析与测试设计。

   品牌与系列：属于吉时利（Keithley）公司的2600A系列产品，具有业界最高的功率和最佳的低电流性能。

2、技术特点：

   高功率与高精度：能够提供或吸收高达180W的直流或脉冲电源（±3000V@20mA，±1500V@120mA），具有1fA的低电流分辨率。

   双高速ADC：采用双22位积分式ADC和双18位高速ADC，支持电压和电流的全同时特征分析，采样速度可达每点1μs。

   多功能集成：单台仪器集成了精密电源、电流源、DMM、任意波形发生器、电压或电流脉冲发生器、电子负载和触发控制器。

3、测量模式：

   数字式测量模式：实现高达1μs的采样速度，适用于快速变化的瞬态特性分析。

   积分式测量模式：利用双22位积分式ADC实现更精确的电压与电流测量，适用于稳态特性分析。

4、灵活性与扩展性：

   TSP®技术：支持TSP® Express特征分析软件，易于与其他2600A系列仪器系统集成。

   TSP-Link®技术：通过TSP-Link®技术，2657A可与其他2600A系列仪器连接，构成最大32个节点的集成式系统，支持并行测试执行和精确定时。

5、典型应用：

   功率半导体测试：用于二极管、FET、IGBT等功率半导体器件的特征分析与测试。

   复合材料与器件：适用于GaN、SiC等复合材料的特征分析。

   高压测试：支持高达3kV的击穿与漏流测试，以及亚毫秒瞬态特征分析。

6、配件与附件：

   标准附件：包括数字I/O与互锁接头、TSP-Link/以太网线、文档CD光盘等。

   可选附件：如低压互连模块、保护模块、机架安装套件、高压三轴线等，满足不同测试需求。

7、测试夹具：

   8010高功率器件测试夹具：为高达3000V或100A下带封装的高功率器件的测试提供安全和方便的连接，支持双端、三端甚至四端或五端器件的特征分析。

8、技术规格：

   电压与电流精度：提供了详细的电压和电流精度指标，包括源测量量程、编程分辨率、精度等。

   触发与同步：具有快速的触发和同步功能，确保多通道测试的精确性和一致性。

9、软件支持：

   TSP Express软件：无需编程或安装其他软件即可快速执行常见I-V测试。

   Test ｓｃｒｉｐｔ Builder：用于编辑、运行和管理TSP脚本的集成式开发环境，支持自定义测试脚本的创建和运行。

10、一般特性与安全性：

    电源与冷却：支持100V到250V交流电源，采用强迫风冷方式散热。

    安全性与认证：符合欧盟EMC指令和低压指令，ETL列出（待确认），确保用户安全。

11、售后服务：

    质保期：提供一年的质保期。

    校准周期：建议每年进行一次校准，确保测试结果的准确性。

12、市场定位与应用前景：

    目标市场：针对研发、生产测试和可靠性环境，满足高压电子和功率半导体器件测试的需求。

    应用前景：随着半导体技术的不断发展，2657A将在功率半导体测试领域发挥越来越重要的作用。

总结：

吉时利2657A高功率数字源表是一款集高精度、高功率、多功能于一体的测试仪器，专为高压电子和功率半导体器件的特征分析与测试设计。其双高速ADC、灵活的测量模式、强大的扩展性以及丰富的软件支持，使其在各种测试场景中都能表现出色。同时，吉时利公司提供的完善售后服务和配件选项，也为用户提供了极大的便利。随着半导体技术的不断进步和应用领域的不断拓展，2657A将在未来发挥更加重要的作用。
